ZAZQ、ZAZX型电动三通合流、分流调节阀

电动三通合流-分流调节阀介绍

ZAZQ、ZAZX型电动三通合流、分流调节阀采用圆筒型薄壁窗口形阀芯导向。配用DKZ直行程电动执行机构，接受0～10或4～20mA.DC信号驱动阀门启闭。其中三通合流调节阀用于将两种流体混合成第三种流体，或不同温度的同种流体，混合成同一温度流体。三通分流阀将一种流体分成两路流体。

本系列产品口径由25mm至200mm，公称压力有1.0、1.6、4.0、6.4MPa，温度范围-60℃至450℃，控制信号为0～10或4～20mA.DC。配用不同的执行机构可分为普通型和电子型两种。

电动三通合流-分流调节阀产品特点

流体对阀芯作用方向都处于流开状态，故工作稳定性好。

·除了阀盖处衬套导向外，阀芯侧面与阀座内表面也有导向作用，导向面积大，工作可靠。

·伺服放大器采用深度动态负反馈，可提高调节精度。

·电动操作器有多种形式，可适用于4～20mA.DC或0～10mA.DC。

·电子型电动调节阀可直接由电流信号控制阀门开度，无需伺服放大器。

·节省自动化投资，与单座、双座或套筒调节阀相比，组成同样的系统可省掉一个阀，简化系统，节省投资。

·波纹管密封型对移动的阀杆形成完全的密封，堵绝流体外漏。

电动三通合流-分流调节阀零件资料

阀体、阀盖：HT200、ZG230～450ZG1Cr18Ni9Ti

阀芯、阀座：1Cr18Ni9Ti司太莱合金堆焊

填料：聚四氟乙烯

推杆、衬套：2Cr13

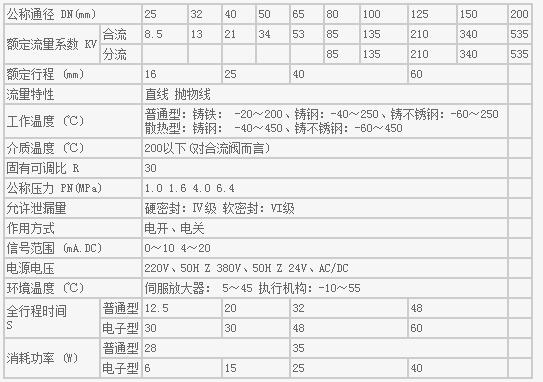

电动三通合流-分流调节阀技术参数

◆连接尺寸及标准：

·法兰标准：铸铁法兰按GB4216.5-84 铸钢法兰按GB9113-88，JB/T79-94

·法兰密封面型：PN10、PN16为凸面 PN40、PN64为凹凸面、阀体为凹面

·结构长度：GB12221-89

·夹套保温型夹套载热体接口：对焊ф18X4

* 阀体法兰及法兰端面距离可以按用户指定的标准制造。

如ANSI、JIS、JPI等标准
