Q44F/Q45F三通球阀
一、产品结构及其特性说明
SFAQ、SFGQ系列三通球阀采用四面阀座、一体化结构。适用
于液体、气体、粉体等介质的汇合、分流及分配。其操作省力，维修方便。适用于石油、化工、电力等企业部门输送各种气体、液体、粉体等介质的管道、储罐、容器设备上汇合或分流装置。其特点是：
1.阀门按流通形式分为“L型”（3位2通）、“T型”（3位2通）两种类型。其中“L型”可实现对介质流向进行如‘图A’的两种切换功能；“T型”可实现对介质的分流或混流，如‘图B’的四种切换功能。可按工况要求选择其中一种。
2.阀座采用PTFE材料，阀门的启团力小，开关轻便。
3.阀门采用三体结构，拆装方便，便于现场维修、更换、其流道通畅，流体阻力小。
4.具有防静电结构，下装式阀杆及填料结构设计，防止阀杆脱落，体积小节约安装空间。
二、性能及设计规范：
1、压力等级：PN1.6、2.5、4.0、6.4、（Mpa）；ANSI 150、300磅级
2、公称通径：DN15-200；1/2”-8”
3、适用温度：-29-150℃
4、适用介质：碳钢：适用水 蒸气 油品等介质
5、连结方式：法兰连结按：JB、GB、HG、SH及ANSI B16.5、JIS、DIN等标准；
焊接端按：GB12224及ANSI B 16.25；螺纹连结按：GB7306及NPT
三、压力测试：验收标准按JB/T9092及API 598

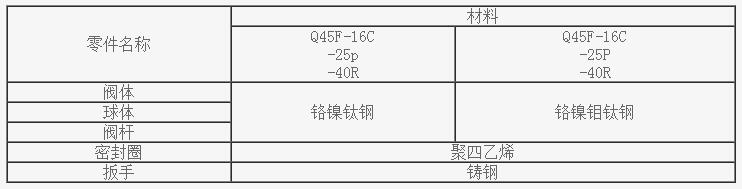

主要零件材料

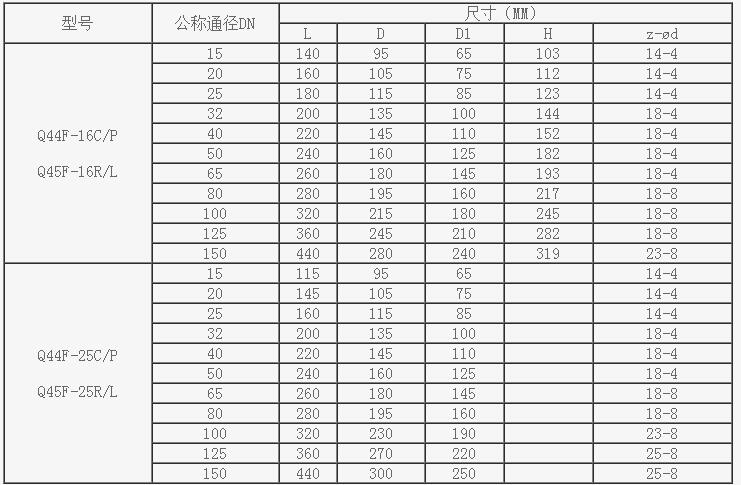

主要外形尺寸和连接尺寸(MM)
