Z6S41H气动带手动法兰闸阀

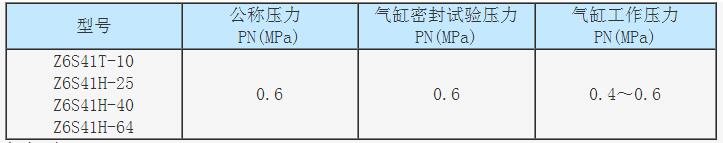

气缸性能
耗气量
[净化压缩空气压力：0.4MPa(表)] 闸阀的气缸单程耗气量(以压缩空气体积计算)
Z6S41H气动带手动法兰闸阀结构、材料及使用说明
1、 本阀主要由阀体、阀盖、闸板、阀杆、密封圈、双层气缸及其活塞、活塞杆、隔板连同缓冲机构、手动机构、气动-手动转换装置和阀盖填料装置等部分组成。
2、上活塞行至行程上端可顶上上回讯器，使之发讯；下活塞行之行程下端可顶下下回讯器，使之发讯，以作为闸阀开闭信息在中央操作室的模拟仪表盘上进行显示。
3、手轮上部的外伸指示杆的上升和下降，标志着该阀的闸板是处于提升状态还是下降状态。闸阀关闭时，外伸指示杆位于最低位置；反之，闸阀全开时，外伸指示杆位于最高位置。此即为本阀启闭状态的现场指示。
4、气缸盖上部装有气动-手动转换装置。将转换手柄顺时针方向提转到“气动”定位孔定位，闸阀处于气动操作状态；反之，将转换手柄逆时针方向提转到“手动”定于孔处定位，闸阀即可进行手动操作。带锥齿轮的手柄转换方向相反。 手动操作闸阀时，手轮旋向和普通手动阀一样，即顺时针转为关，逆时针转为开。带锥齿轮转动的相反。

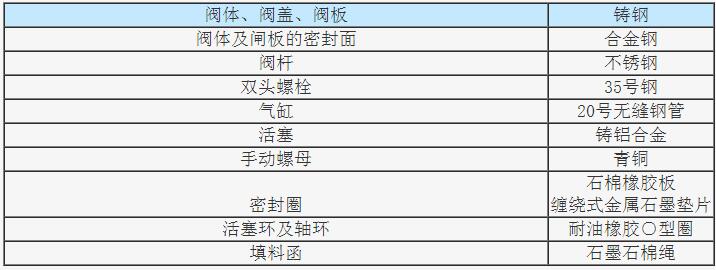

Z6S41H气动带手动法兰闸阀主要零件材质
Z6S41H气动带手动法兰闸阀PN1.6MPa 主要连接尺寸和外形尺寸

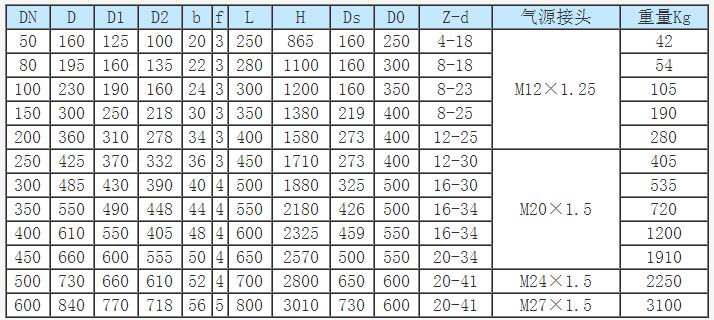

Z6S41H气动带手动法兰闸阀PN2.5MPa 主要连接尺寸和外形尺寸

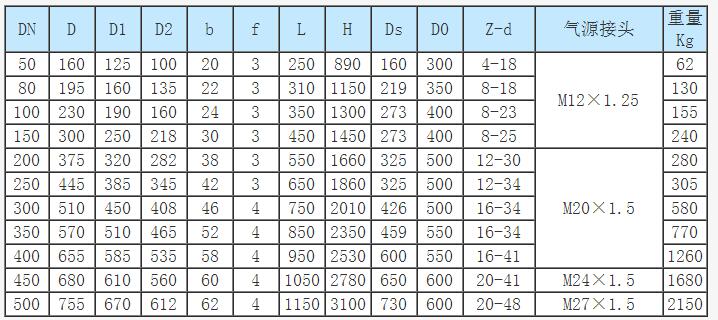

Z6S41H气动带手动法兰闸阀PN4.0MPa 主要连接尺寸和外形尺寸

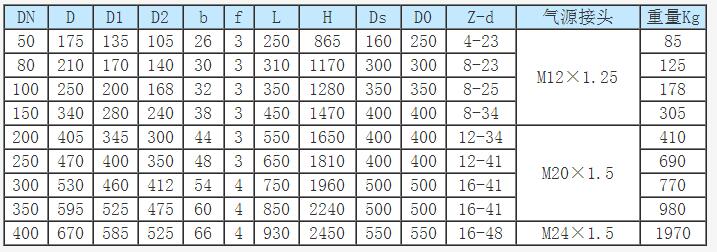

Z6S41H气动带手动法兰闸阀PN6.4MPa 主要连接尺寸和外形尺寸
Z6S41H气动带手动法兰闸阀安装使用及维修保养注意事项
1、阀在安装前应仔细核对型号是否与使用要求符合。
2、本阀可安装在任何工作位置，但应考虑检修和操作的方便。
3、阀在安装前应对阀体进行密封性试验；阀在安装前还应进行三次以上的空载启闭试验，气动闸阀的闸板开关应灵活，各种轴件不得有卡阻现象。
4、安装过程中应清除孔内、密封面及接合面的污垢，检查连接螺栓是否均匀拧紧。
5、安装完毕要进行密封试验及气动和手动操作试验。同时检查回讯器在阀门全开或全关状态下能否正确发讯。
6、本阀在使用中，要求将闸板全开全关，不允许将闸阀打开一部分作为调节流量的节流阀使用。否则，在介质流速的冲刷下使密封面损坏。
7、阀在使用过程中，应定期（18个月）在气缸内壁加注少量润滑油。
8、阀在使用期间，应视其动作频繁程度进行定期检查和维护。
9、气动-手动转换装置上的转换手柄在手动的位置，绝对不允许进行气动操作。

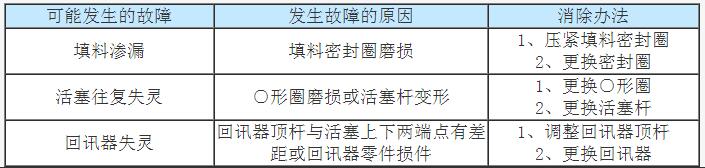

Z6S41H气动带手动法兰闸阀可能发生的故障和消除方法
